Zacisk transformatorowy TOGA 2 N (M12, M16, M20) - neutralny - BEZPOL

Wysyłka w: realizacja maks. do 14 dni roboczych
Producent: BEZPOL
Cena: 206,82 zł 206.82 PLN
ilość szt
Pin It

Opis

Zacisk transformatorowy TOGA 2 N (M12, M16, M20) - neutralny - BEZPOL


Nr katalogowy producenta:
BK6131 - TOGA 2/M12/N
BK6134 - TOGA 2/M16/N
BK6137 - TOGA 2/M20/N

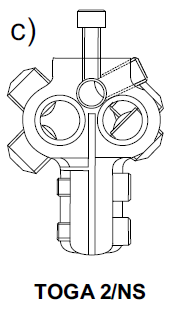

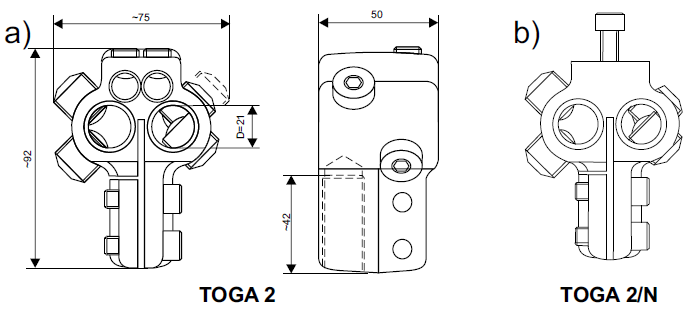

TOGA 2 rysunek1TOGA 2 rysunek2
Przeznaczenie:
Realizacja poziomego odejścia z przepustów niskiego napięcia elektroenergetycznych transformatorów dla gwintów w zakresie od M12 do M20.

Materiał:
Korpus - odkuwka mosiężna ocynowana
Śruby mocujące - stal nierdzewna
Śruby dociskowe - mosiądz ocynowany
Przyłączalność:
Przewody główne:
2 x 50 do 185 mm2 RE,RM,SM,
2 x 240 mm2 RMC
Przewody pomocnicze (TOGA 2/NS):
1 x 2,5 do 50 mm2
Przewody pomocnicze (TOGA 2):
2 x 2,5 do 50 mm2
Możliwość podłączenia końcówki uziemiacza.
Parametry techniczne:

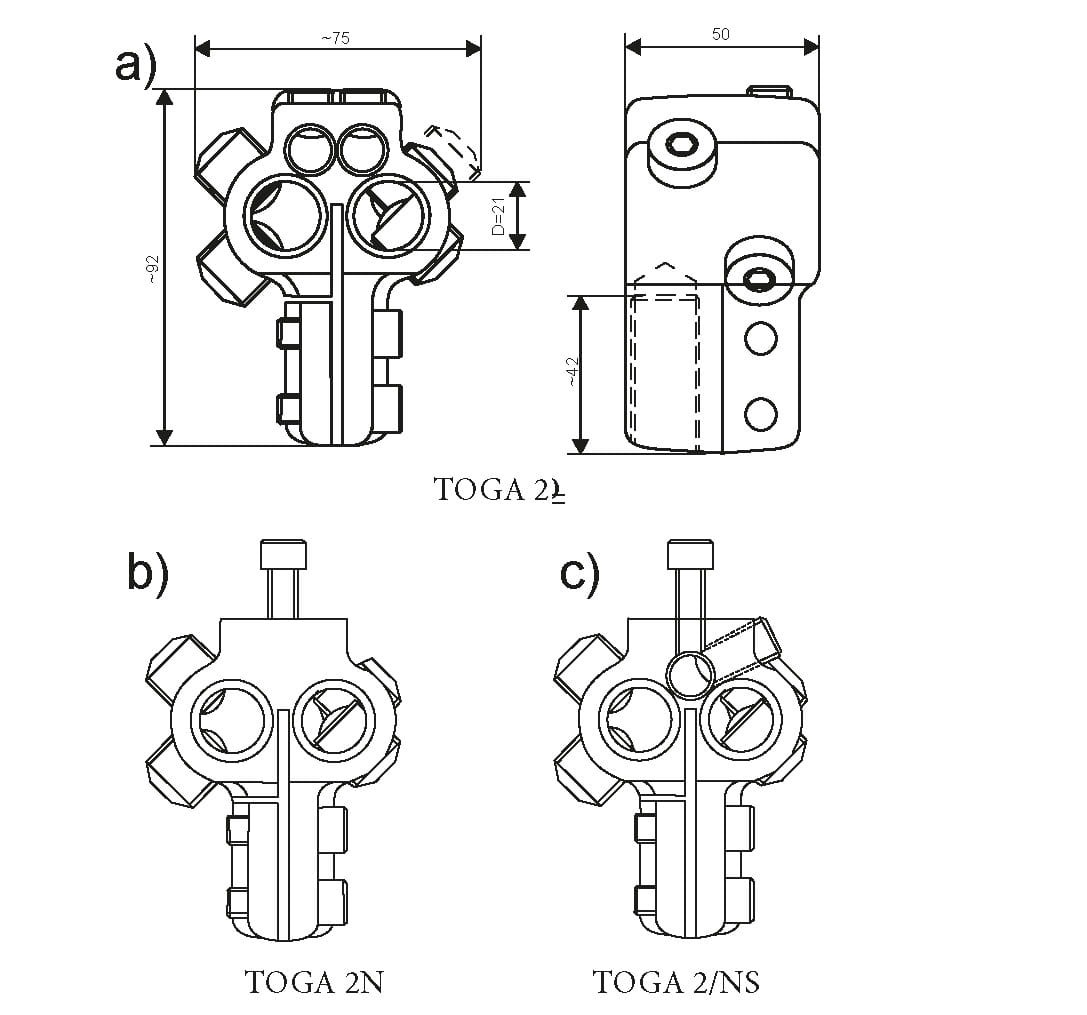

Gabaryty jak na rys. a.
Dobór zgodnie z poniższą tabelą.

1. Zaciski typu TOGA 2 sprzedawane są zwykle w komplecie, w skład którego wchodzą:
- trzy zaciski w wykonaniach fazowych

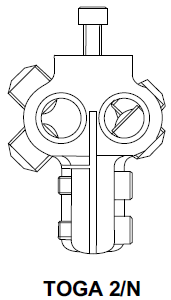

- jeden zacisk bez otworów na kable pomocnicze, ale z frezowanym czołem w celu ułatwienia podłączenia płaskiego przewodu uziemiającego - rys b TOGA 2/N

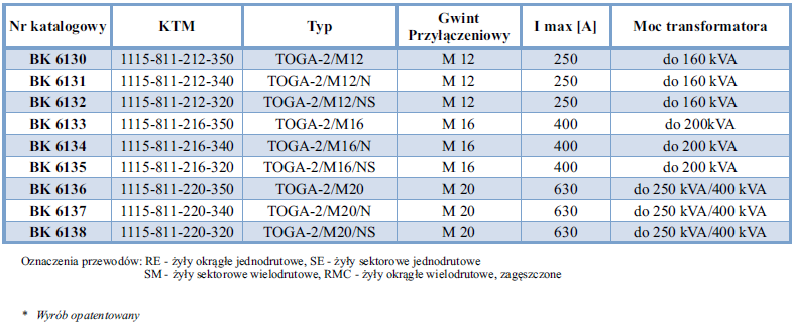

TOGA 2 tabela
